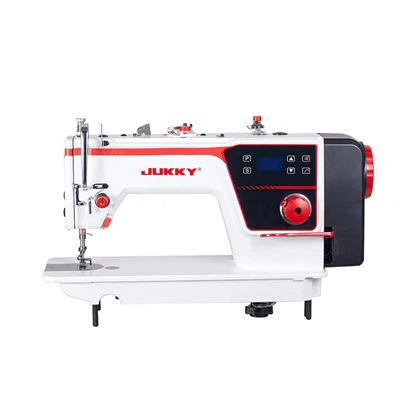

Принципи роботи швейної машини з промисловим-прямим приводом
Промислова швейна машина з прямим-приводом являє собою фундаментальний зсув у швейній технології, замінюючи традиційну-систему двигуна зчеплення інтегрованим механізмом приводу з електронним керуванням. Його основна інновація полягає в прямому фізичному та цифровому з’єднанні між двигуном і головним валом швейної машини.
1. Основне визначення: Концепція «прямого-приводу».
У системі-прямого приводу aвисоко{0}}точний серводвигунфізично монтується безпосередньо на головний вал машини, усуваючи всі проміжні механічні компоненти, такі як ремені, шківи, муфти та гальма, які є у звичайних машинах. Це створює співвідношення обертання 1:1, коли рух двигуна точно й миттєво передається механізму голки та гачка.
2. Ключові компоненти та їх функції
Серводвигун:Привід. Він перетворює електричні сигнали в точне механічне обертання. Його головна характеристика – здатність до контролюкрутний момент, швидкість, напрямок обертання та точне положення зупинкиз високою точністю.
Цифровий контролер/ЦП:Мозок. Цей пристрій обробляє вхідні дані від оператора (через педаль або інтерфейс) і надсилає розраховані командні сигнали на серводвигун. У ньому міститься логіка для всіх програмованих функцій.
Поворотний енкодер (датчик положення):Прикріплений до валу двигуна, він постійно передає точне кутове положення та швидкість двигуна до контролера в реальному-часі, уможливлюючи замкнутий-контур керування.
Введення оператора:Електронна ножна педаль і панель управління. Педаль не включає зчеплення; замість цього він надсилає змінний сигнал до контролера, як правило, коли глибина натискання педалі відповідає швидкості шиття.
3. Оперативний робочий процес
Режим очікування:Машина абсолютно безшумна і нерухома. На обертання не витрачається енергія.
активація:Оператор натискає на ножну педаль. Контролер інтерпретує сигнал педалі, обчислюючи бажану швидкість і прискорення.
Точний рух:Контролер посилає потужність і командні сигнали на серводвигун, який миттєво починає обертати головний вал. Кодер постійно підтверджує, що положення відповідає команді.
Позиціонування голки:Після відпускання педалі контролер дає команду на зупинку двигуна. На основі попередньо-налаштованого параметра (наприклад, «голка вгору» або «голка вниз»), він використовує зворотний зв’язок кодера, щоб зупинити голку в точному потрібному положенні.
Виконання функції:Контролер виконує запрограмовані функції, такі якавтоматичне закріплення, підрахунок стібків, цикли зав’язування-або повільний старторкеструючи специфічні рухи мотора.
4. Функціональні переваги, які забезпечуються принципом
Енергоефективність:Двигун працює лише під час шиття, усуваючи постійні витрати енергії обертового двигуна з муфтою.
Точність і контроль:Забезпечує бездоганне пошиття делікатних матеріалів, точний початок/кінець шва та складні візерунки.
Зменшене обслуговування:Відсутність ременів, муфт і гальм мінімізує знос деталей і регулювань.
Підвищена продуктивність:Такі функції, як автоматичне обрізання, програмовані шаблони та послідовний контроль швидкості, збільшують продуктивність і зменшують втому оператора.
Покращена ергономіка:Низький рівень шуму, менше вібрації та зменшене виділення тепла створюють кращі робочі умови.
Підсумовуючи, принцип роботи перетворює шиття з переважно механічного процесу на aмехатронний з цифровим керуванням. Сервосистема прямого-приводу діє як точна роботизована рука, перетворюючи цифрові команди на ідеально синхронізоване формування стібків, тому вона стала стандартом у сучасному високо-ефективному промисловому шитті.
